千韧®树枝状大分子聚合物砂浆 QR SJ21

一、产品概述

树枝状大分子聚合物改性水泥砂浆是一种聚合物乳液改性的双组份水泥基复合材料，主要由水泥、聚合物乳液、矿物掺合料、抗裂纤维、水泥超塑化剂、骨料等组成。主要用于桥梁、道路、水工、铁道、房建等工程中（预应力）钢丝绳网片加固施工，混凝土表面缺陷、侵蚀剥落、露筋、蜂窝等抹面修补；混凝土防碳化、防腐修补；钢板表面阻锈防腐；碳纤维表面防护。

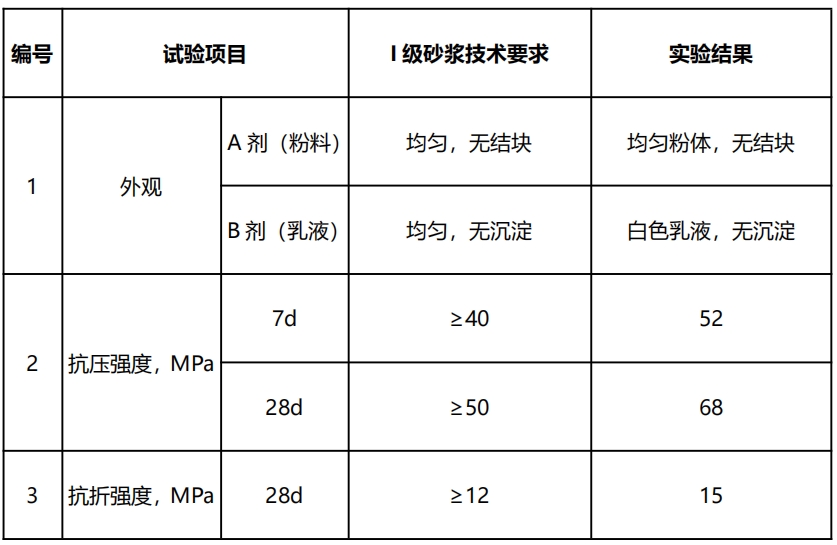

二、主要性能

三、产品特性

1、高强度、超强粘结。

2、无收缩、抗开裂。

3、高耐久、抗渗防水、阻锈防腐、抗碳化。

4、两种型号产品可供选择，可抹面或灌注。

四、使用方法

1、本产品为 A 粉料、B 乳液，重量比是 25：4.5，使用时将 A、B组份混合均匀，静置 5min 后再使用。

2、若单次用量不足一组，可根据需求用秤称量，按重量比 25：4.将 A、B 组份取出，混合均匀后使用。

五、施工步骤

1、将施工表面清理干净，确保无大型碎块。

2、将 A、B 组分按重量比 25：4.5 混合均匀。

3、将施工表面用水充分润湿。

4、将砂浆均匀填充或涂抹在需要修补、加固的部位，1h 内用完。

5、使用塑料薄膜盖住砂浆表面进行养护，养护时间不小于 7 天。

6、砂浆固化，施工完成。

6、视施工温度不同，搅拌好的砂浆一般应在 1h 内用完，已初凝的砂浆不得再加水搅拌使用。本产品不得与其他水泥、外加剂等材料混用。

五、注意事项

1、施工条件≥10℃。

2、长期工作环境温度≤70℃。

3、施工前请充分润湿施工表面。

4、单次施工面积不宜过大，应分条/分块错开施工，每块面积不宜大于 10m²，错开施工的间隔时间不宜小于 24h；分层施工时，每层厚度不宜超过 2cm，待上一层初凝之后再进行下一层施工，留缝位置应相互错开。

5、初凝到终凝期间，表面可能会有轻微结皮及龟裂现象，仅对外观有一定影响，并不会影响其它性能。

6、已初凝的砂浆不得再加水搅拌使用，本产品不得与其他水泥、外加剂等材料混用。

7、使用时请佩戴防护手套/防护眼罩/防护面具。

六、储存

室温密封干燥保存，避免阳光直射，避免受潮，包装完好保质期

3 个月，超期或结块需过筛并经试验后方可使用。

注：施工之前请联系技术人员左工 15204382131/刘工 18263131523。

扫码观看施工视频：

以上建议均源于可靠的信息，这只是忠告而不是担保。鉴于配方、生产工艺及应用环境等诸多因素，请预先试验确认其适用性。晨源分子不作任何公开或默许的担保，不承担由其他使用而引起的责任。晨源分子明确拒绝为某一特殊目的而默许的不合适的保证。
