千韧®树枝状大分子弹性金属修补胶 QR401-GFT

一、产品概述

树枝状大分子弹性金属修补胶是含有树枝状大分子成分的弹性胶黏剂，该胶具有非常好的弹性和粘接力，应用于金属部件之间缝隙的填充、粘结，铁质以及不锈钢等金属材质裂缝及夹缝的填充修补等，例如轨道间轨缝的绝缘填充或者修补。

二、产品数据

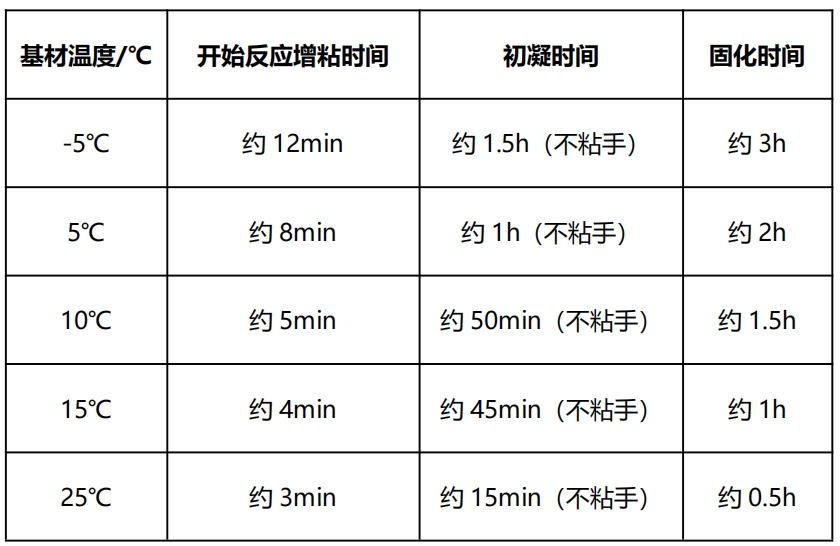

1、固化时间参考（10g）：

注：固化时间由注胶量以及施工环境温度决定，会有适当的延长或者缩短，不建议 0℃以下施工。数据仅供参考，可以根据具体情况进行调整，保证在施工时间内完成施工。

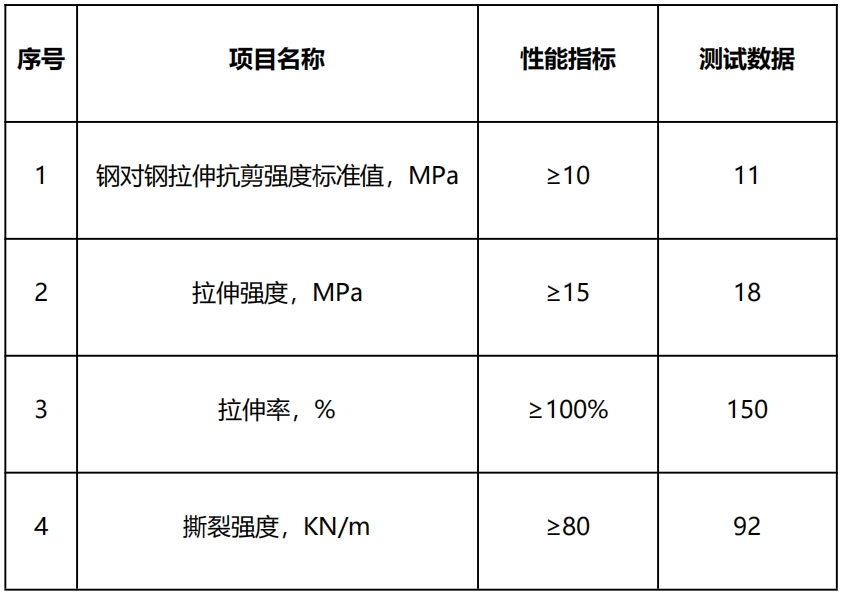

2、主要性能：

三、产品特性

1、可在低温至常温下固化，适用温度广。

2、绝缘，安全可靠。

3、与金属表面有较强的粘接能力，不易剥离。

4、具有良好的伸缩韧性。

5、无毒无异味，安全环保。

四、使用方法

本产品为注射式筒料，需用专用胶枪挤出，操作时请佩戴手套等防护用具。（本公司配备专用胶枪，可根据需要自行购买）

五、施工步骤

1、将铁轨端头截面打磨出金属光泽、绝缘片打磨出粗糙表面，并吹扫轨缝，确保干燥无水、无浮尘浮土。

2、用透明胶带对轨缝进行封底、封边，防止胶液外流。

3、将胶筒安装在胶枪上，然后将混合管安装到胶筒出料口。

4、挤出前 4 枪胶并废弃不用。

5、将胶液挤在轨缝/绝缘片上，胶液高出轨面 0.5mm 左右。

6、待胶液初凝之后揭掉胶带，若窗口期较短，可以在胶液表面贴一层胶带，待胶液完全固化后再将胶带揭掉。

7、胶液固化，施工完成。

六、注意事项

1、施工温度-5℃-30℃，温度太低固化太慢，温度太高操作期短，需加快操作。

2、雨天、雾天不可使用，施工时确保施工表面干燥。

3、胶料未固化前不可淋水。

4、冬季钢轨收缩严重，如果胶体出现开裂，请根据情况进行补胶。

5、胶液固化速度较快，如果混料管内胶液固化影响胶液挤出，请更换混料管。
