多羟基树枝状交联改性剂CYD-T58

一、产品概述

CYD-T58是一种高度支化、表面多羟基官能团、类球形结构的新型树枝状结构产品。可以应用于环氧树脂以及聚氨酯等胶黏剂或者涂料体系，作为交联剂表现出独特的应用性能，不仅可以改善体系交联结构有效提高涂层的韧性，并能很好的提升涂层的附着力、拉伸剪切强度等性能。

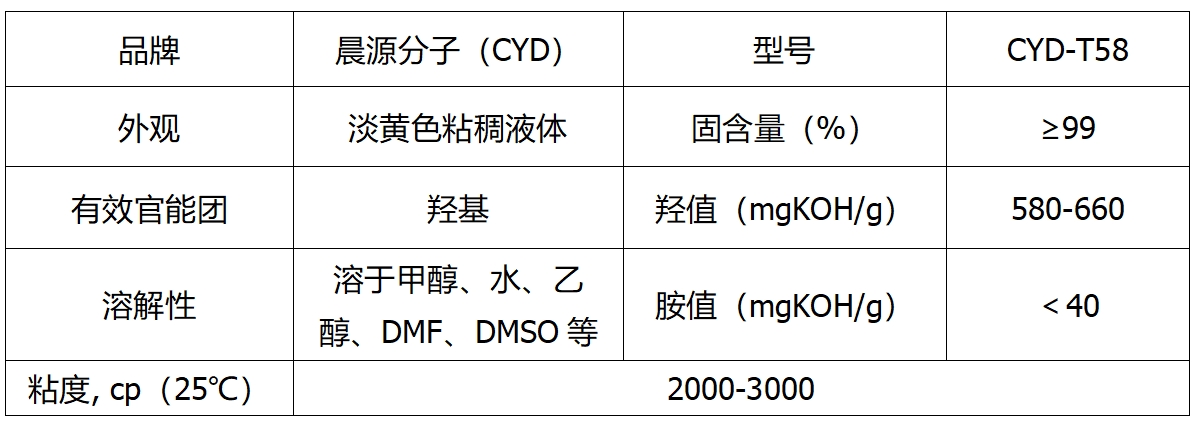

二、产品物性指标

三、产品特性

1、含有大量的活性羟基基团，可以多维度参与交联，改变涂层的交联结构，进而高效提升涂层韧性20%以上，环氧胶黏剂拉伸剪切强度可提升30%以上。

2、由于其多支化结构带来的多作用位点，增加了与基材之间的相互作用，可有效改善涂层在金属以及其他基材表面的附着力。

3、可以改善水性涂层的耐水、耐酸碱性等性能。

四、典型数据及应用案例

1、CYD-T58作为交联改性剂应用

原料：E51环氧树脂、650（聚酰胺类固化剂）、CYD-T58、DMP-30（叔胺固化促进剂）；

测试配方E51:650=100:100

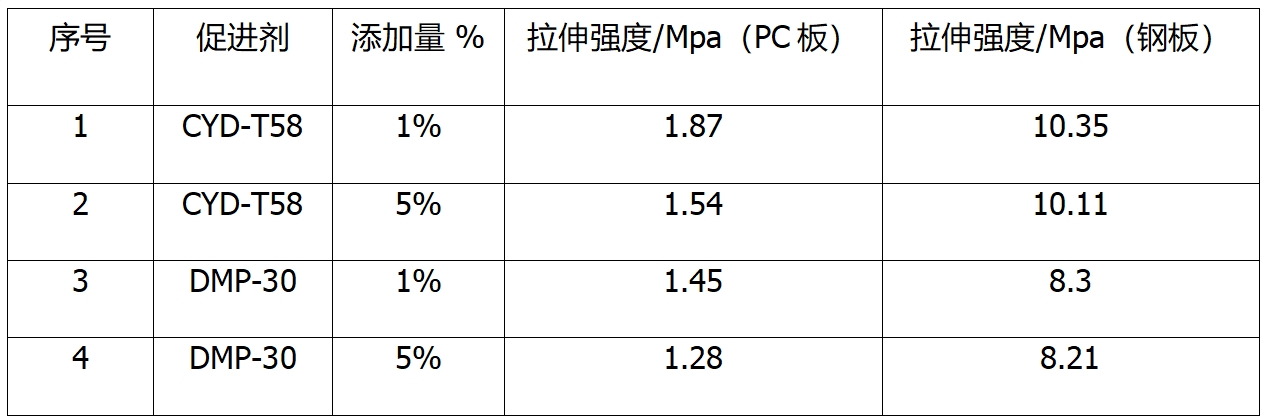

CYD-T58作为交联改性剂与650聚酰胺固化剂搭配，可提高胶黏剂在PC板上拉伸剪切强度20%以上，在钢板基材上的拉伸剪切强度20%以上。

2、CYD-T58预聚改性环氧树脂

CYD-T58添加量为环氧树脂质量的5%，反应温度100℃，反应后4h，预聚物A为澄清透明液体，粘度10800 mPa.s（E51粘度11000-12000 mPa.s）。

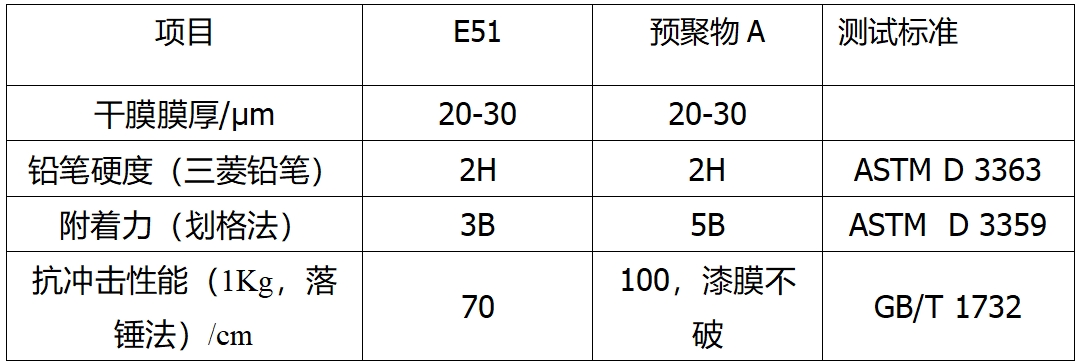

测试配方：E51/预聚物A：甲基四氢苯酐=10:8.5，固化条件：120℃, 4h。

通过CYD-T58预聚改性之后的环氧树脂与纯E51相比较，附着力从3B提升到5B，抗冲击性能提升43%。

3、典型案例

应用体系：单组份环氧电子胶黏剂。

应用方法：添加环氧树脂重量10%的 T58至体系里面混合均匀，胶储存温度-20℃。

应用效果：明显改善胶的剥离强度，增加附着力。

五、建议使用方法及添加量

A、直接作为交联剂使用，添加量在10%以内，具体根据性能要求调整，具有改善冲击性能等机械性能的作用；

B、作为环氧树脂改性剂使用，建议反应温度100-120℃，反应时间2-4小时 ，添加量为环氧树脂的1-5%，可根据性能需求调整添加量。

C、作为胺类固化剂的促进剂使用，添加量5%以内，具体根据性能要求调整，具有促进固化以及改善性能的作用；

六、推荐应用领域

适用于酸酐、胺类固化剂等双组份环氧体系以及低温储存的单组份环氧胶体系，还可以应用于聚氨酯涂料或者胶黏剂体系，代替部分多元醇。如手机等电子电器用电子胶、轨道交通、5G相关行业用胶等。

七、储存

需室温密封干燥保存，避免与强碱、强酸、强氧化剂等接触，保存期24个月。

八、包装规格

包装规格：25Kg/桶

以上建议和数据均源于可靠的信息，这只是忠告而不是担保，鉴于配方、生产工艺及应用环境等诸多因素，请预先试验确认其适用性，晨源分子不作任何公开或默许的担保，不承担由其他使用而引起的责任。晨源分子明确拒绝为某一特殊目的而默许的不合适的保证。
