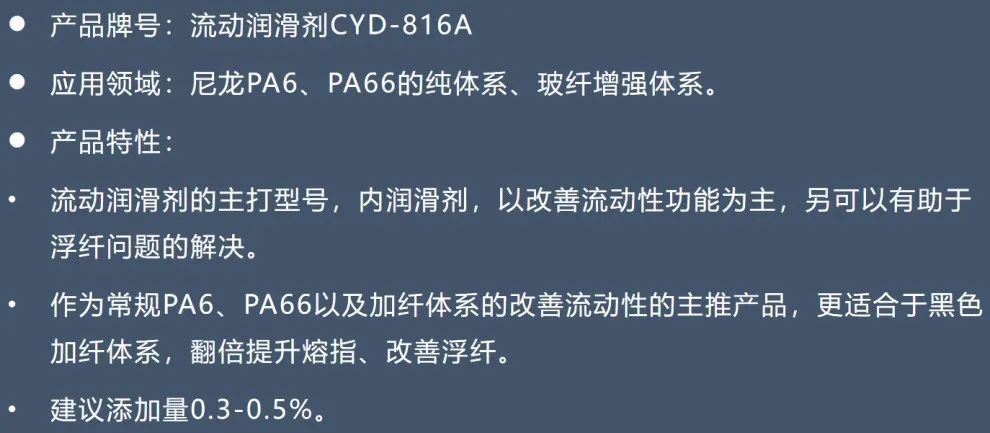

一、产品概述
CYD-816A 产品为威海晨源分子新材料有限公司开发的含有特殊官能团的树枝状分子结构添加剂,它能高效提高尼龙体系的加工流动性,改善尼龙制品的力学性能,还可以改善填料或玻璃纤维在尼龙体系中的分散,有效解决浮纤问题,提高制品表面的光泽度。广泛应用于 5G基站等 5G 配套领域、新能源汽车等汽车工业、电子电器元件、仪器壳体等塑料产品中。

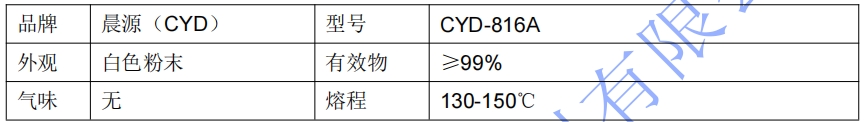

二、产品物性指标
三、产品特性
1、翻倍提升尼龙体系熔指,高效提升尼龙制品的加工流动性;
2、可保持比较好的力学性能,在一定体系可以有效改善尼龙制品的力学性能等;
3、改善填料在尼龙体系中的分散以及解决玻纤增强尼龙制品的浮纤问题,提高制品表面光泽度,
改善外观;
4、有效降低加工过程熔体压力和主机电流,有效提高产能,节能降耗;
5、提高成型率,即可提高产品的厚度均匀性和尺寸稳定性。
四、典型应用数据
1、纯 PA6 体系
注:此数据表是在规定的实验方法及条件下获得的典型值,不作为产品规格的保证值。 (1)添加 0.3%,CYD-816A 树枝状润滑剂提升 PA6 熔指 80.0%,添加 0.5%,提升熔指 105.0%,
明显优于市售传统助剂,改善加工流动性效果显著。
(2)添加 0.3%和 0.5%的 CYD-816A 树枝状润滑剂在大幅度提升熔指的同时可提升 PA6 体系冲击强度分别 15.3%和 26.4%,同时保持比较好的其他力学性能,明显优于市售传统助剂。

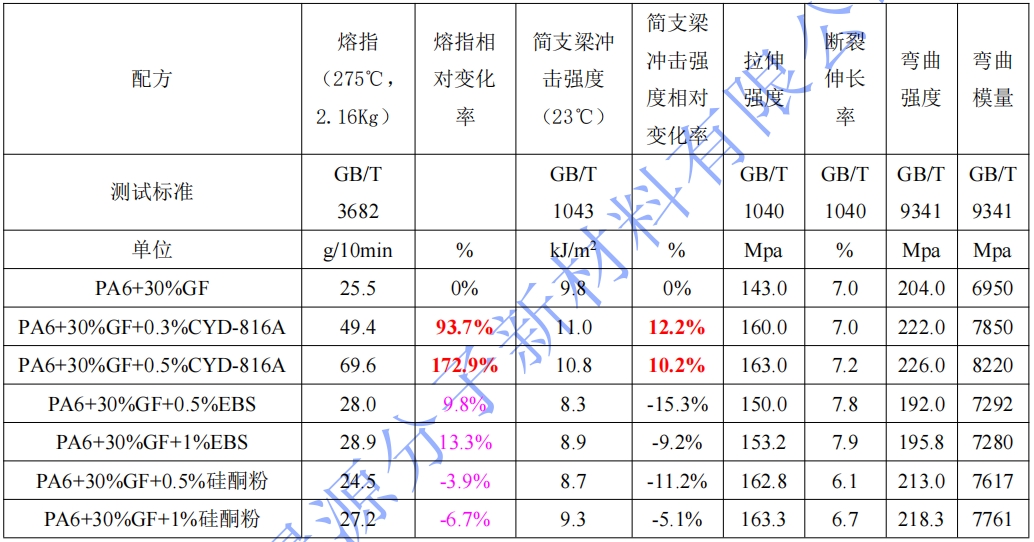

2、PA6+30%GF 体系
注:此数据表是在规定的实验方法及条件下获得的典型值,不作为产品规格的保证值。 (1)添加 0.3%,CYD-816A 树枝状润滑剂提升 70%PA6+30%GF 熔指 93.7%,添加 0.5%,提升熔指 172.9%,明显优于市售传统助剂,改善加工流动性效果显著。
(2)添加 0.3%和 0.5%的 CYD-816A 树枝状润滑剂在大幅度提升熔指的同时可提升70%PA6+30%GF 体系冲击强度分别 12.2%和 10.2%,提升弯曲模量 10%以上,同时不影响或者改善其他力学性能,明显优于市售传统助剂。
(3)CYD-816A 树枝状润滑剂可明显改善制品的浮纤问题,改善外观。

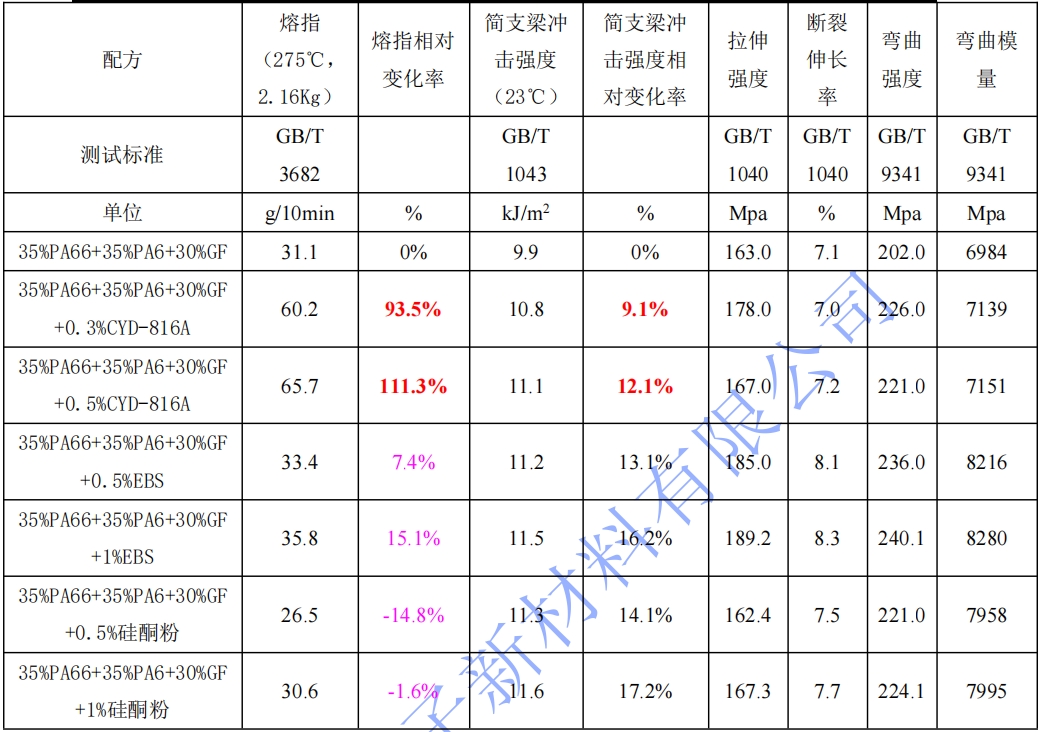

3、PA66/PA6+30%GF 体系
注:此数据表是在规定的实验方法及条件下获得的典型值,不作为产品规格的保证值。 (1)添加 0.3%,CYD-816A 树枝状润滑剂提升 PA66/PA6+30%GF 熔指 93.5%,添加 0.5%,提升熔指 111.3%,明显优于市售传统助剂,改善加工流动性效果显著。
(2)添加 0.3%和 0.5%的 CYD-816A 树枝状润滑剂在大幅度提升熔指的同时可提升PA66+PA6+30%GF 体系冲击强度分别 9.1%和 12.1%,同时改善拉伸强度、弯曲模量和断裂伸长率,明显优于市售传统助剂。
(3)CYD-816A 树枝状润滑剂可明显改善制品的浮纤问题,改善外观。
五、应用范围
PA6、PA66 等纯尼龙、增强体系以及合金体系等。
六、建议添加量
可根据实际情况调整添加量,建议添加量 0.1-0.8%。
七、使用建议
在混料初期与其他助剂一起加入。
八、贮存
常温下贮存,请避免受潮、光照和长时间暴露于空气中。
九、包装规格
25 公斤/包。
以上建议和数据均源于可靠的信息,这只是忠告而不是担保,因为我们无法控制本产品的条件和使用,晨源公司不作任何公开或默许的担保,不承担由其他使用而引起的责任。晨源明确拒绝为某一特殊目的而默许的不合适的保证。我们建议未来的用户在大量选购我们的产品之前,首先确定一下它们的适用范围。
电话:0631-5582236
地址:山东威海临港经济技术开发区草庙子369-13号
本站部分内容来源于网络,如果您认为我们侵犯了您的版权请告知,我们将立即删除
